10.3.2.2 Keramik
hartbearbeitet
Bei Bauteilen aus Technischer Keramik für
Maschinenbauanwendungen genügen die vorher genannten
Toleranzen für Funktionsflächen oft nicht den Anforderungen
der Anwender. Aus diesem Grund werden für keramische
Teile Toleranzen gemäß
DIN ISO 2768-m-K
angeben, die mittels Hartbearbeitung erreichbar
sind.
Zeichnungsangaben
Maßtoleranzen, die nicht den Allgemeintoleranzen nach
dieser Norm entsprechen, sind nach DIN 40 680-1 und -2 durch
Abmaße oder ISO-Toleranzfelder direkt dem jeweiligen
Nennmaß anzufügen.
Allgemeintoleranzen der Genauigkeitsgrade „mittel“
und „grob“ mit symmetrischen Abmaßen nach
Tabelle 29/30 werden nicht dem Nennmaß direkt angefügt.
Stattdessen wird im dafür vorgesehenen Zeichnungsschriftfeld
folgende Eintragung vorgenommen:
DIN 40 680-A-m bzw.
DIN 40 680-Ag
Werden in einer Zeichnung mehrere keramische Teile dargestellt,
die nach verschiedenen Verfahren hergestellt werden und für
die deshalb Allgemeintoleranzen verschiedener Genauigkeitsgrade
der Norm DIN 40 680-1 festgelegt werden, dann wird nur der
gröbere Genauigkeitsgrad in das Zeichnungsschriftfeld
eingetragen. Die Abmaße des feineren Genauigkeitsgrades
werden dann dem jeweiligen Nennmaß angefügt.
Es kann vorkommen, dass aus funktionellen oder fertigungstechnischen
Gründen nur positive oder nur negative Abmaße zugelassen
werden können, der Toleranzbereich jedoch den Abmaßen
eines bestimmten Genauigkeitsgrades der Allgemeintoleranzen
nach Tabelle 29/30 entsprechen soll. In diesen Fällen
wird im jeweiligen Nennmaßbereich der Zahlenwert der
zugeordneten Allgemeintoleranz verdoppelt und nur mit einem
Vorzeichen versehen. Diese Toleranzen gelten jedoch nicht
als Allgemeintoleranz und werden deshalb dem jeweiligen Nennmaß
angefügt und nicht ins Schriftfeld eingetragen.
Da für den Genauigkeitsgrad „fein“ keine
Allgemeintoleranzen festgelegt sind, werden die zwischen
Hersteller und Anwender zu vereinbarenden Abmaße oder
ISO-Toleranzen grundsätzlich hinter das Nennmaß
gesetzt.
Für weitere Details siehe DIN 40 680-1.

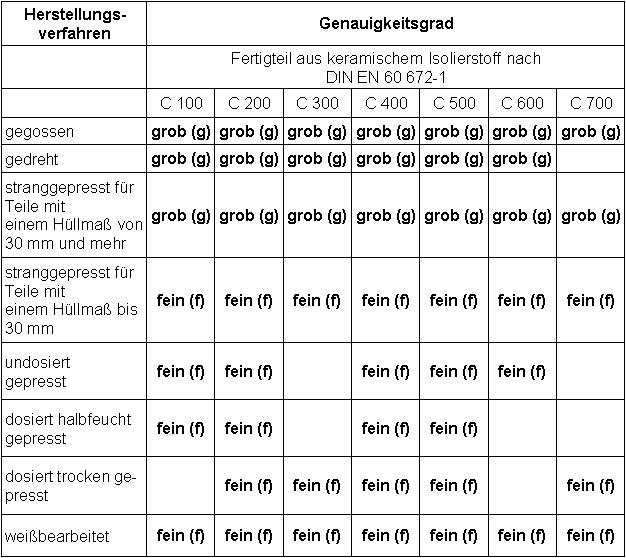

Tabelle 29: Herstellungsverfahren
für Maßtoleranzen nach DIN 40 680-1
der Genauigkeitsgrade „grob“ und „fein“
Tabelle 30: Allgemeintoleranzen für
Werkstücke ohne Bearbeitung nach dem Brand
|
