10.5.1.1 3-Punkt-Biegefestigkeit
Die Belastungsvorrichtung besteht aus zwei
parallel angeordneten Auflagestäben für Prüfkörper
und einem Belastungsstab, der mittig zwischen den Auflagestäben
die Last auf den Probekörper aufbringt. Die Auflagestäbe
müssen frei gelagert sein, sodass sie um ihre Längsachse
rotieren können, um Reibungseinflüsse zu minimieren.
Einer der beiden Auflagestäbe muss außerdem um
eine Achse rechtwinklig dazu, parallel zur Längsachse
des Probekörpers, rotieren können, um dem Probekörper
bei der Belastung ein Ausrichten zu ermöglichen. Der
Belastungsstab muss eine ähnliche Rotationsachse aufweisen,
um die gleichmäßige Belastung der gesamten Prüfköperbreite
zu gewährleisten. Der Durchmesser von Auflage- und
Belastungsstäben und der Abstand zwischen den Mittelachsen
der Auflagestäbe (die Stützweite) ist Tabelle 33
zu entnehmen; zudem muss ihre Oberfläche muss blank und
gratfrei gehalten werden. Die Last wird senkrecht zur Probekörperebene
und/oder Auflageebene aufgebracht. Ein typischer Aufbau der
Vorrichtung wird in Bild 212 gezeigt.

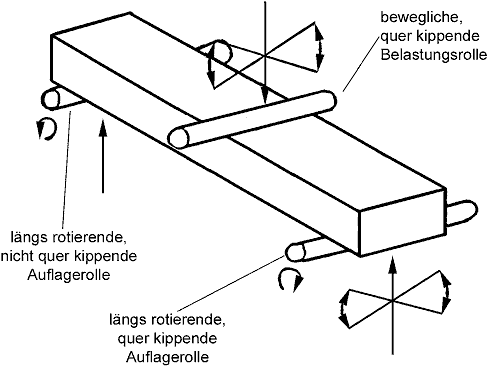

Bild 212: Prinzipaufbau des 3-Punkt-Biegeversuchs
|
|
