10.3.4.3 Transportrollen für Rollenöfen

In Rollenöfen wird der Transport der Ware durch den Ofen mit einem Rollenteppich realisiert. Die zu brennende Ware steht auf Platten, die wiederum auf den langsam rotierenden Rollen durch den Ofen befördert werden.

An die Gleichmäßigkeit und Geradheit dieser Rollen werden hohe Anforderungen gestellt, da „krumme“ Rollen zu ungleichmäßigen Fördergeschwindigkeiten, zum Verschieben der Platten untereinander und letztlich zur Störung führen können.
Für das Rollenmaß ? = 40 mm und l = 2.500 mm wird deutlicht, wie nach heutigem Fertigungsstandard die Werte nach DIN 40 680 unterschritten werden.

Dies verdeutlicht Tabelle 32, in der DIN 40 680 dem Stand der Technik gegenübergestellt wird. Dabei müsste nach DIN 40 680 für die Ermittlung der Toleranzen laut Tabelle 29 der Genauigkeitsgrad „grob“ zugrunde gelegt werden, da das Bauteil einen Durchmesser > 30 mm aufweist. Aus den Tabellen 30 für Maßtoleranzen und Tabelle 31 für Formtoleranzen sind die nachfolgend angegebenen Normtoleranzen entnommen.

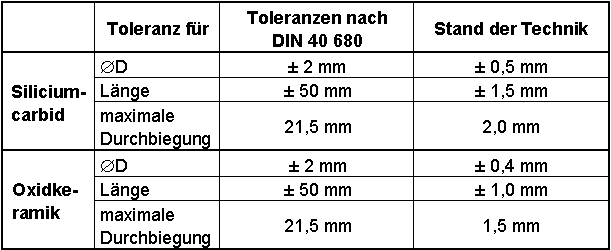

Tabelle 32: Gegenüberstellung der Toleranzwerte nach DIN 40 680 („grob“) mit üblichen Fertigungstoleranzen (unbearbeitet) für eine Transportrolle Ø = 40 mm und l = 2.500 mm
